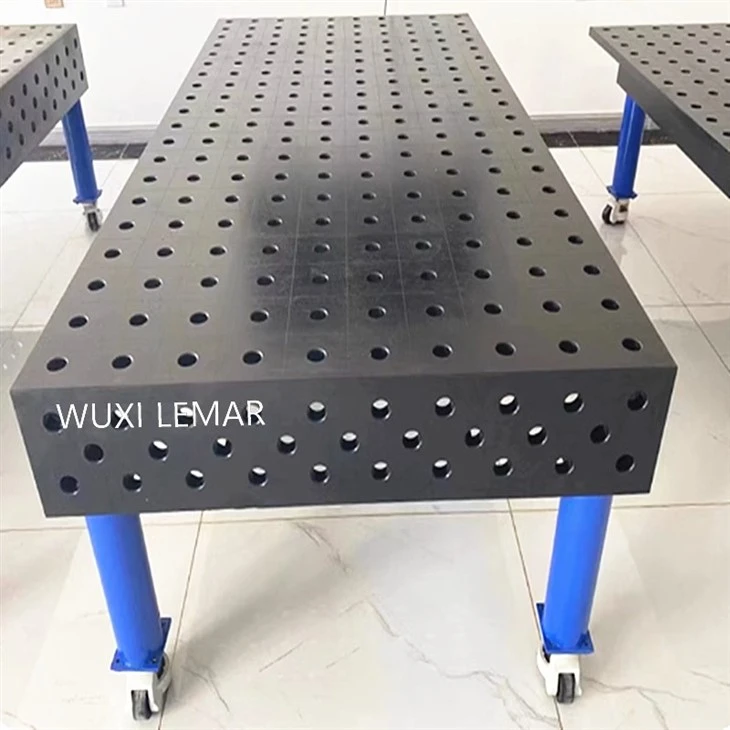

3D маса за заваряване с отвори за решетка
3D маса за заваряване с отвори за решеткае високо стандартизирана модулна инструментална система за заваряване. Основната му характеристика е, че поредица от стандартизирани, високо-прецизни решетъчни отвори са подредени върху повърхността на работната маса и околните страни според точни математически координати. Тези отвори обикновено са зенкери или отвори с резба, които се използват за бърз монтаж и позициониране на различни скоби, опори и позициониращи елементи, като по този начин се постига прецизна три{3}}пространствена фиксация на заварените детайли.
DM Eva директно за оферта и повече подробности↓↓↓
Видове продукти
Размер на продуктите
Ние предлагаме персонализиране и OEM услуги. Свържете се с Ева за подробности.
Характеристики на продуктите
Основна дефиниция и принцип на работа
3D маса за заваряване с отвори за решеткае по същество "механична координатна система" или "материализирана работна мрежа".
• Платформа като базова равнина: Самата платформа е голяма, високо{0}}прецизна базова равнина (обикновено прецизно фрезована и термично-обработена).
• Дупки като координатни точки: Всеки отвор на мрежата представлява точна координатна позиция в пространството (например система от мрежи с разстояние от 100 mm или 50 mm).
• Компоненти като задвижващи механизми: Чрез инсталиране на различни стандартизирани закрепващи компоненти (поддържащи блокове, ъглови устройства, притискащи рамена, фиксиращи щифтове и т.н.) върху тези координатни точки могат бързо да бъдат конструирани специални заваръчни закрепващи устройства, адаптирани към различни форми и размери на детайла.
Работен процес на продуктите
Типичен работен процес
1. Планиране на процеса: В CAD софтуер (или специален софтуер за офлайн програмиране), въз основа на цифровия модел на платформата, проектирайте виртуалното затягане на детайла и определете координатите на монтаж на всеки компонент на приспособлението.
2. Подготовка на платформата: В зависимост от размера на обработвания детайл може да се наложи свързването на множество платформени единици в едно цяло с помощта на фиксиращи щифтове и болтове.
3. Избор и инсталиране на компоненти: Съгласно проектната схема изберете подходящи поддържащи, позициониращи и затягащи компоненти от библиотеката с компоненти и ги монтирайте здраво в определените позиции на отворите на решетката, като използвате T-гайки, болтове и шайби.
4. Затягане и калибриране на детайла: Поставете детайла, използвайте механизма за фина-настройка на компонентите за окончателно подравняване и центриране и след това го заключете.
5. Заваряване: Извършете заваряване. Благодарение на прецизното позициониране, деформацията може да бъде ефективно контролирана и размерите могат да бъдат гарантирани.
6. Разглобяване и повторно конфигуриране: След като детайлът е завършен, разхлабете приспособлението, отстранете детайла и почистете заваръчната шлака. Повторете стъпки 1-4 за следващия детайл.
Показване на продукти
Свързано сертифициране
Преглед на клиента
доставка на продукта
Какъв транспортен метод приемаме?
Обикновено изпращаме3D маса за заваряване с отвори за решеткав чужбина по море.
В същото време ние ще ви предоставим различни документи, необходими за митническо оформяне на местоназначението.
Обикновено използваме търговски условия CIF/FOB/EXW и ако имате специални изисквания, ние също ще ги решим вместо вас.
След обслужване
Винаги сме тук за вас
★Стандартна гаранция: 12 месеца или 2000 работни часа (което от двете настъпи първо).
★Разширена гаранция: Допълнително покритие до 36 месеца.
★Глобална поддръжка: 24/7 техническа помощ и доставка на резервни части.
★Обучение: Обучение за-на място или дистанционно работа/поддръжка.
3D маса за заваряване с отвори за решетка е физическо въплъщение на съвременни усъвършенствани производствени концепции:
• Какво представлява: модулна, високо{0}}прецизна, преконфигурируема платформа за физическа координатна система.
• Основна ценност: Той отговаря на производствените несигурности с гъвкавост и бързина, като намалява времето за подготовка на производството от „месеци/седмици“ на „дни/часове“, отговаряйки перфектно на текущото търсене на пазара за множество разновидности, малки партиди и бърза доставка.
• Същност: Това не е просто инструмент, но и трансформация на производствената методология-преминаване от производство на специални инструменти за продукти към бързо обслужване на продукти с универсална система от инструменти.
Това е ключова инфраструктура, свързваща традиционните процеси на заваряване с цифрово и гъвкаво интелигентно производство и играе незаменима роля като „гъвкав лагерен възел“ в Индустрия 4.0 и интелигентните производствени системи.
